磁粉（電渦流）測功機

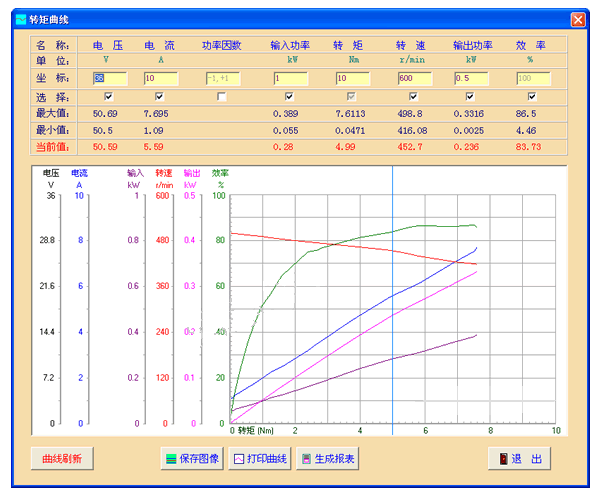

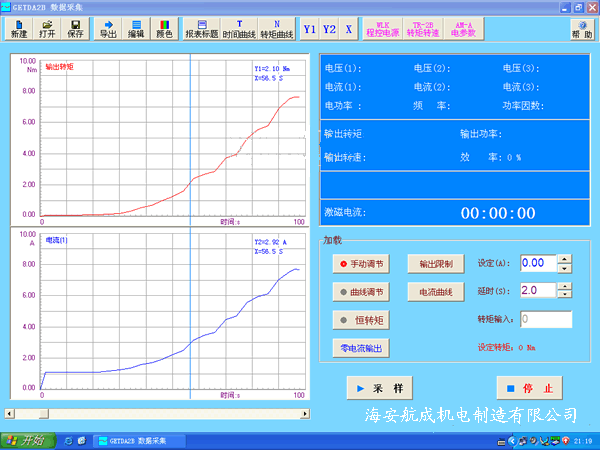

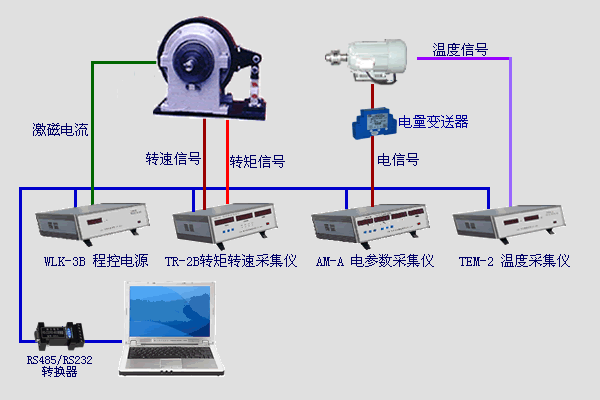

成套磁電測功系統使用簡介   　　本公司設計生產的成套磁電測功系統，是以磁粉制動器或磁粉離合器，電渦流制動器為加載器，以選定的傳感器為檢測元件，配置TR型，AM型，TEM型等信號采集儀，以及WLK型程控電源，配有RS485/RS232與電腦接口通信，通過專業軟件對系統進行定時定次定量加載，并采樣儲存數據，生成報表及相關曲線。     該測功機 系統廣泛應用于各種交直流電機 ，風機，內燃機，減速機，液壓馬達，水泵，攪拌機，曳引機，電動板手，鉆探機械等動力和傳動機械的轉矩，轉速，功率，效率，電壓，電流，電功率因數，油壓，流量，溫升等參數的測度，具有精度高，結構緊湊，操作方便，適用廣泛等優點     該測功機可以進行加載試驗、效率試驗、溫升試驗、堵轉試驗。 一、測試數據     1. 輸入電壓、電流、功率因數、頻率、輸入電功率     2. 輸出轉矩、輸出轉速、輸出功率     3. 效率     4. 溫升     二、磁粉測功機結構圖 三、系統示意圖 四、軟件界面 五、電機特性曲線 六、加載     可按照設定的激磁電流變化曲線加載。 七、測功機試驗臺 八、系統說明     1. 測功機系統用1臺磁粉測功機加載，用1臺TR-2B轉矩轉速采集儀采集電機的輸出轉矩和轉速；用1臺AM-A型電參數采集儀采集電機的輸入電壓、電流、功率因數、頻率等參數；用1臺TEM-2溫度采集儀采集溫升；用WLK-3B程控電源控制磁粉測功機。     2. 所有儀器通過RS485總線與電腦連接，實現對電機的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。     3. 測功機生成電機的特性曲線。     4. 測功機以曲線的形式輸出報表。     5. 測試數據可導出生成Microsoft Excel文件（*.xls），用于對采集數據的再處理。      GETDA 軟件使用說明      GETDA 軟件（演示版）

　
